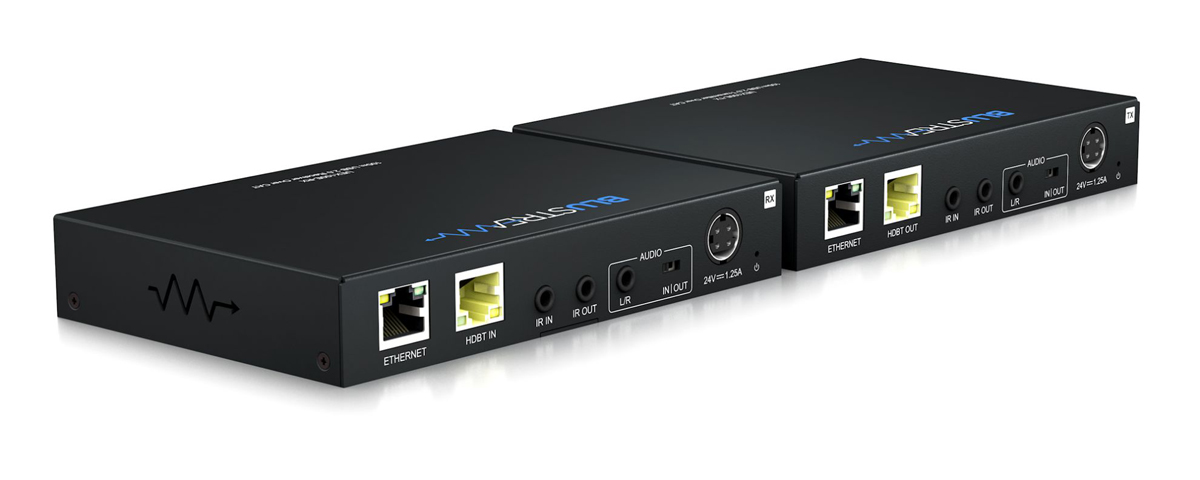

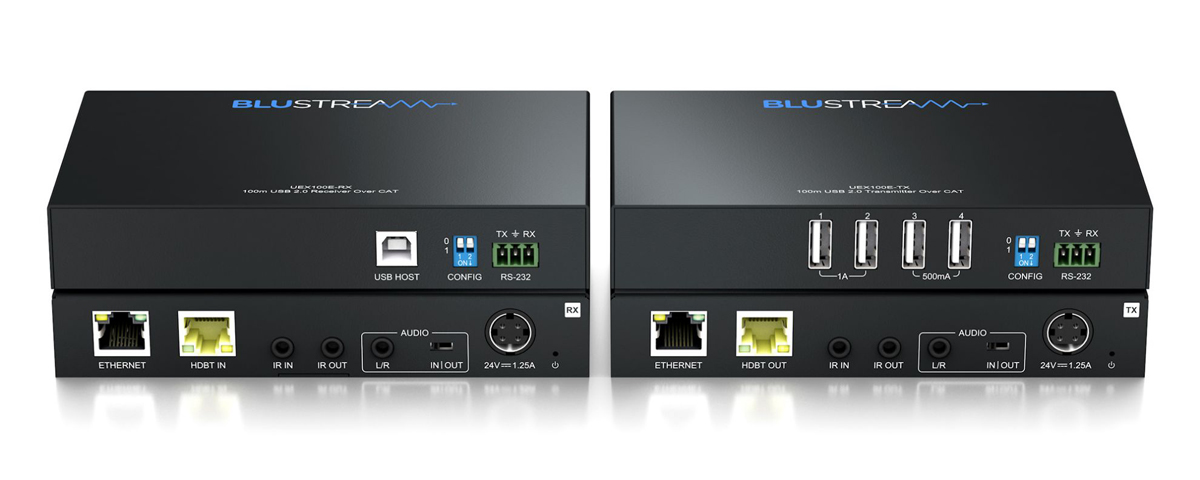

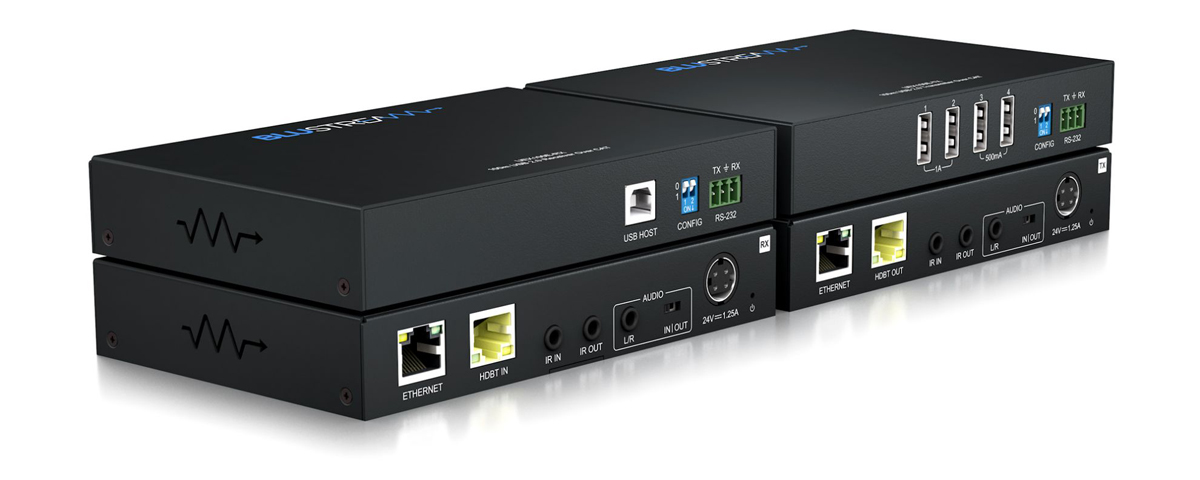

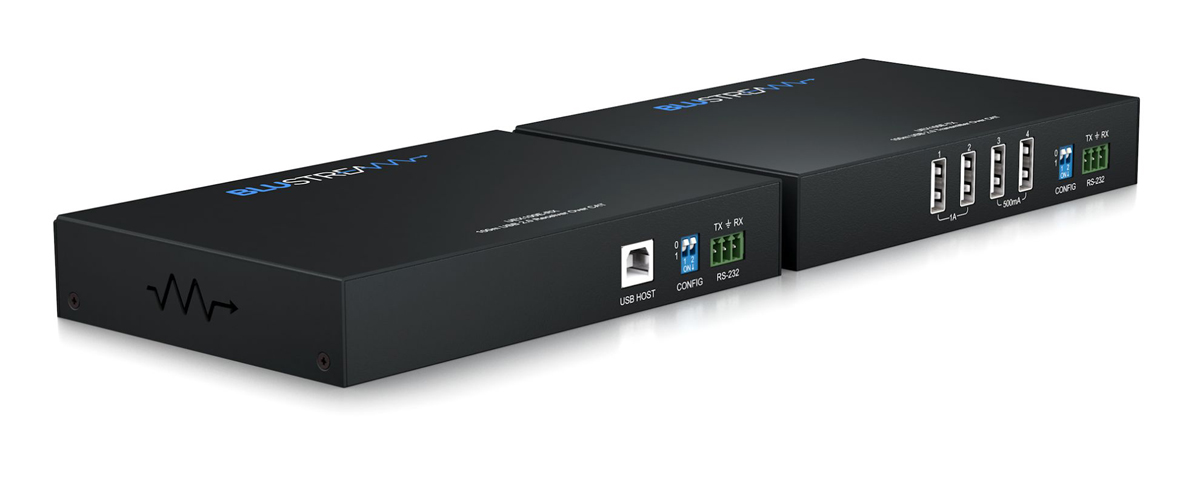

UEX100E-KIT

UEX100E-KIT je rozširujúca sada USB využívajúca technológiu HDBaseT™ na predĺženie signálu USB 2.0, 2-kanálového analógového zvuku a riadiacich signálov až do vzdialenosti 100 m cez jeden kábel CAT. UEX100E-KIT umožňuje pripojiť až 4 zariadenia USB k jednému hostiteľskému rozhraniu USB s podporou prenosovej šírky pásma až 480 Mb/s a je spätne kompatibilná so zariadeniami USB 1.1.

UEX100E-KIT tiež poskytuje obojsmerné napájanie cez kábel (PoC), obojsmerné IR a RS-232 a 2-kanálový analógový a ethernetový priechod.

Kľúčové vlastnosti:

• Predlžuje USB až do vzdialenosti 100 m cez jeden CAT kábel pomocou technológie HDBaseT™*
• Podporuje rozšírenie signálu USB 2.0
• Spätne kompatibilný so zariadeniami USB 1.1
• Prenosová rýchlosť dát až 480 Mbps
• 1 port USB-B na vysielači pre pripojenie k hostiteľskému zariadeniu
• 4 porty USB-A na prijímači pre pripojenie k zariadeniam
• Porty USB-A 1-2 podporujú 5V/1A, porty USB-A 3-4 podporujú 5V/500mA
• Obojsmerný ethernetový prenos (100 Mbps)
• Obojsmerný prenos IR a RS-232
• Podporuje 2-kanálový analógový prenos zvuku PCM (s možnosťou výberu smeru)
• Obojsmerné PoC (napájanie cez kábel) na napájanie extenderov z vysielača alebo prijímača
• Jednoduché pripojenie, nevyžaduje sa žiadna inštalácia ovládačov ani nastavenie

*Dĺžka distribúcie signálu závisí od dĺžky USB káblov zariadenia a hostiteľa a typu CAT kábla

Špecifikácie:

• Napájanie: 24 V/1,25 A DC
• Rozmery (Š x H x V): 150 mm x 100 mm x 25 mm (TX/RX)
• Prepravná hmotnosť: 1,6 kg
• Prevádzková teplota: -5 °C až +55 °C
• Skladovacia teplota: -25 °C až +70 °C

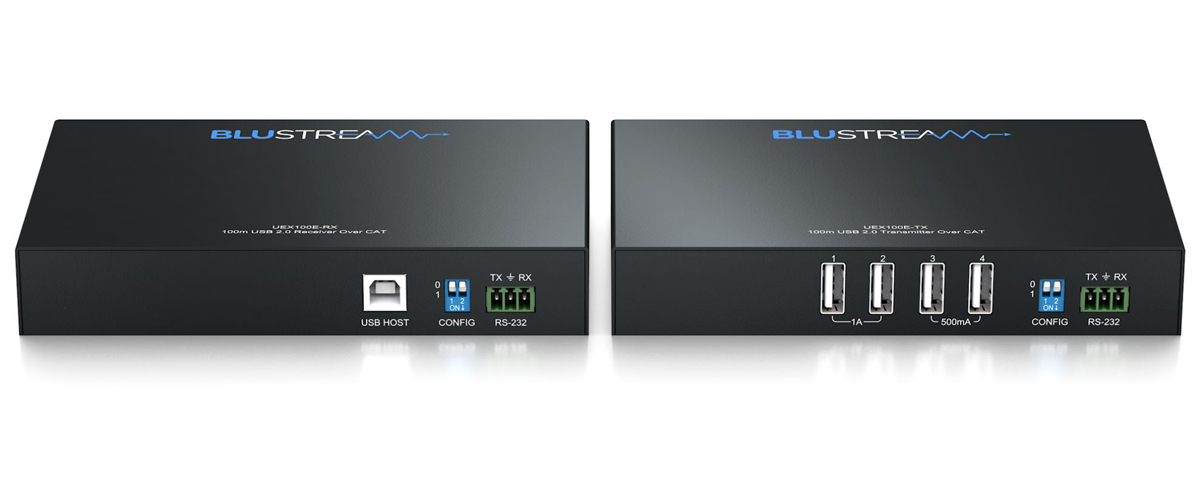

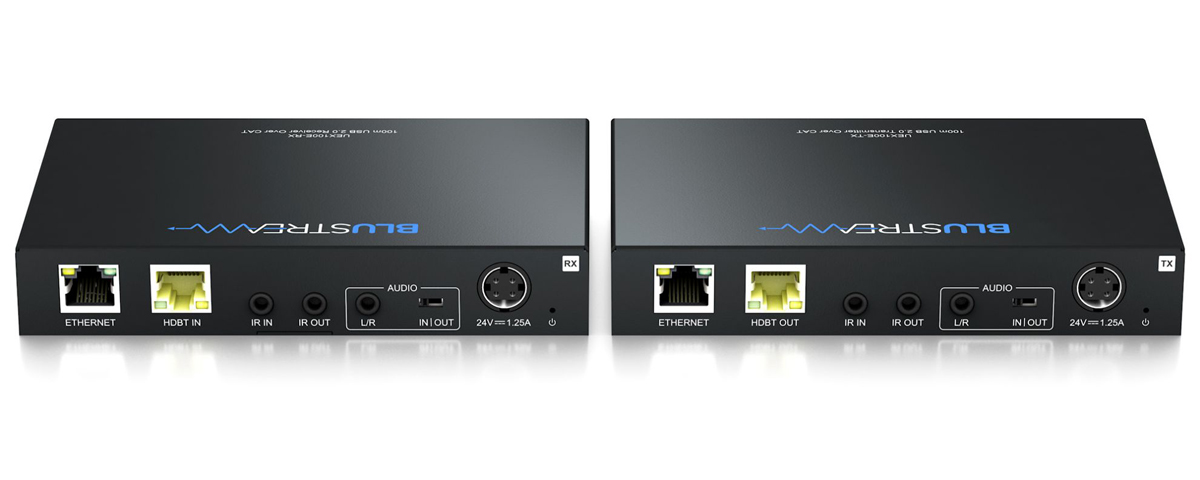

Konektivita - TX:

• Konektory CAT: 1x konektor RJ45
• Port USB: 1x USB typu B
• Audio vstup/výstup: 1x analógový audio Ľ/P (3,5 mm stereo jack)
• Ethernetový port: 1x konektor RJ45
• Sériový port RS-232: 1x 3-pinový konektor Phoenix
• Vstupné porty IR: 1x 3,5 mm stereo jack
• Výstupné porty IR: 1x 3,5 mm mono jack
• Konfikurácia: 2-pinový DIP prepínač

Konektivita - RX:

• Konektory CAT: 1x konektor RJ45
• Port USB: 1x USB typu B
• Audio vstup/výstup: 1x analógový audio Ľ/P (3,5 mm stereo jack)
• Ethernetový port: 1x konektor RJ45
• Sériový port RS-232: 1x 3-pinový konektor Phoenix
• Vstupné porty IR: 1x 3,5 mm stereo jack
• Výstupné porty IR: 1x 3,5 mm mono jack
• Konfigurácia: 2-pinový DIP prepínač

Dodávané príslušenstvo:

• Napájací zdroj:  1 x 24V/1.25A DC
• Káble:  1 x USB-A na USB-B
• 1 x 3-pin Phoenix RS-232
• Montáž:  2 x montážna sada
• IR príslušenstvo:  1 x IRR, 1 x IRE
• 4ks gumené nožičky
