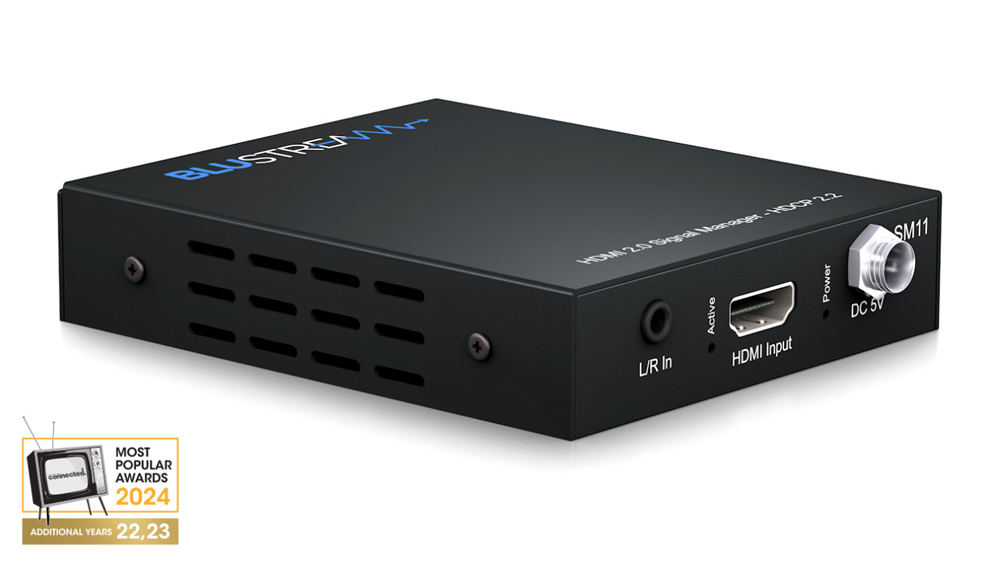

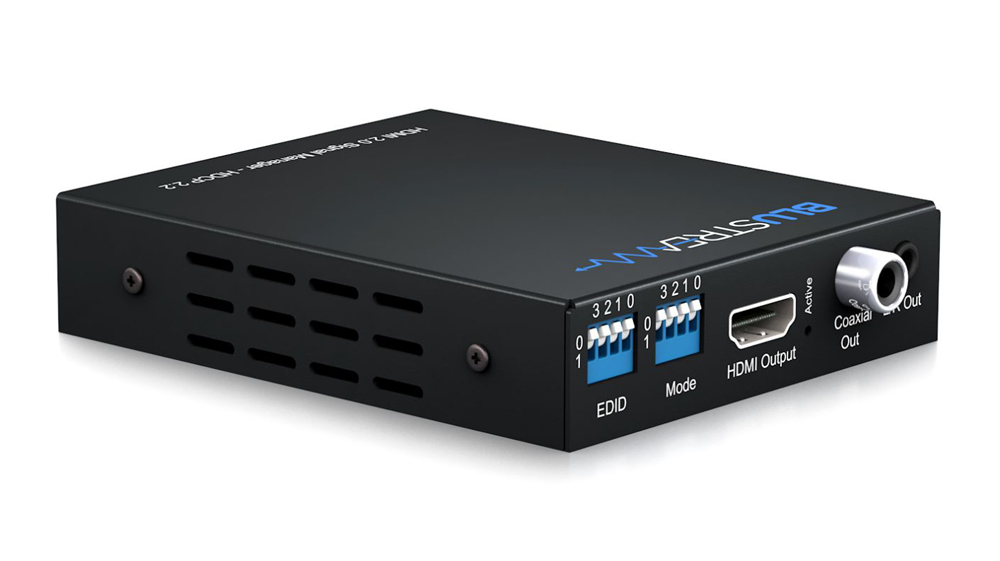

SM11

Správca signálov HDMI SM11 bol navrhnutý tak, aby pomohol vyriešiť problémy s kompatibilitou HDMI, HDCP 2.2, naťahovaním hodinovéh signálu, EDID a handshakingom, ktoré sa stávajú bežnými problémami pri distribúcii signálov HDMI, najmä 4K.

SM11 tiež ponúka funkciu deembeddingu alebo embeddingu zvuku v signálovej ceste HDMI, čo umožňuje rozdeliť zvukové signály až do 7.1. SM11 podporuje plné rozhranie HDMI 2.0 a HDCP 2.2 s rozlíšením videa až do 4K pri 60 Hz 4:4:4 vrátane.

Kľúčové vlastnosti :

• Môže pomôcť vyriešiť väčšinu problémov s HDMI EDID, HDCP, kompatibilitou a handshakingom.
• Podporuje plnú špecifikáciu HDMI 2.0 pre 4K UHD video (4K pri 60 Hz 4:4:4).
• Kompatibilné s HDCP 2.2.
• Podporuje všetky štandardné video rozlíšenia vrátane VGAWUXGA a 480i-4K.
• Podporuje prenos zvukových formátov HDMI vrátane Dolby TrueHD, Dolby Atmos, Dolby Digital Plus a DTS-HD Master.
• Možno nakonfigurovať tak, aby fungoval ako deembedder alebo embedder zvuku HDMI.
• HDMI zvuk je súčasne deembedovaný do analógového ľavopravého zvukového a koaxiálneho digitálneho výstupu (analógový zvuk podporuje iba 2-kanálový PCM)
• Podporuje CEC bypass (Consumer Electronics Control)
• Vloženie analógového ľavopravého 2-kanálového zvukového vstupu do HDMI výstupu
• Extrakcia zvuku s pripojeným displejom alebo bez neho (SM11 slúži ako koncový bod HDMI)

Špecifikácie :

• Rozmery (Š x H x V): 87 mm x 105 mm x 25 mm
• Prepravná hmotnosť: 0,5 kg
• Prevádzková teplota: 0 °C až 40 °C
• Skladovacia teplota: -20 °C až 60 °C

Konektivita :

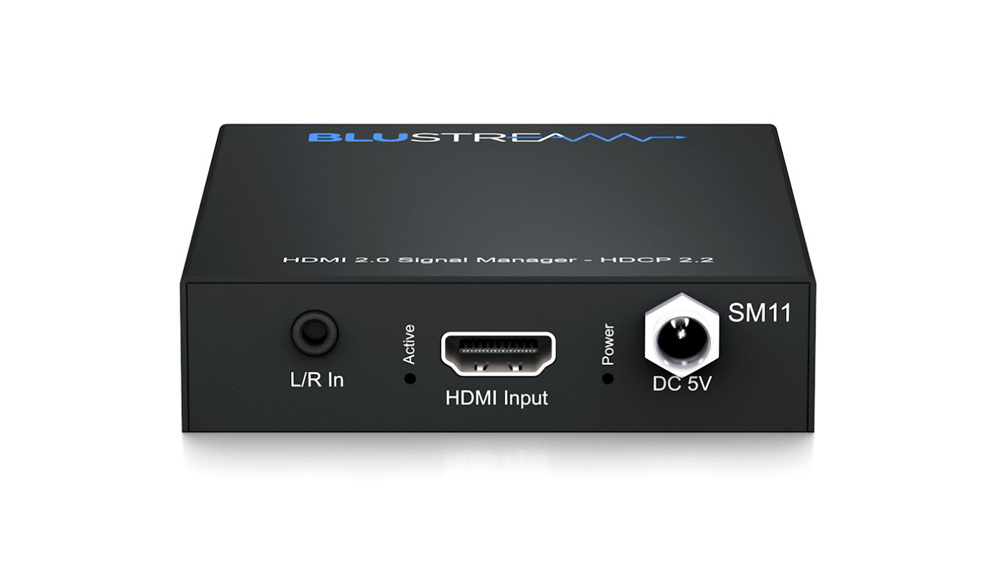

• Vstupné video konektory: 1 x HDMI typ A, 19-pinový, samica

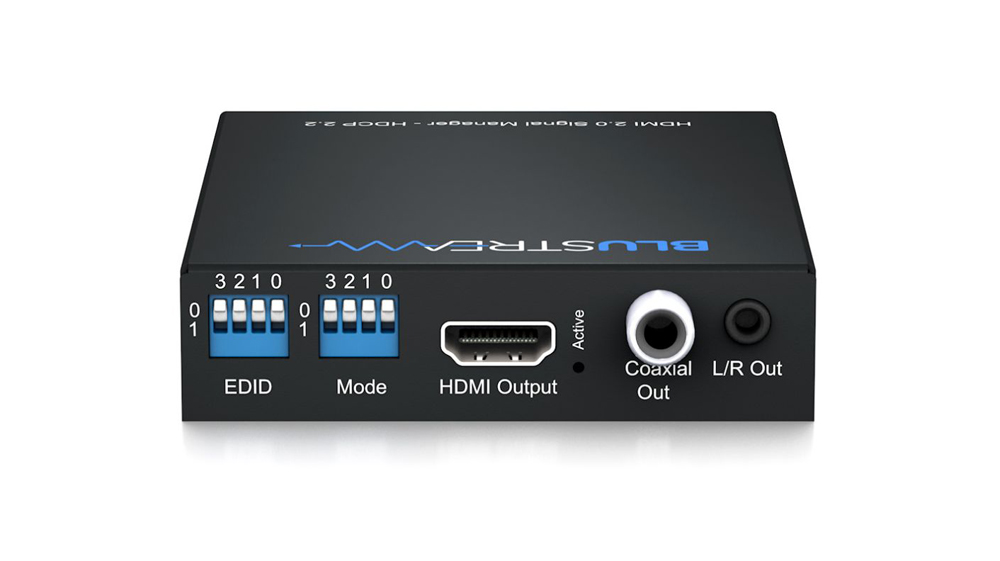

• Výstupné video konektory: 1 x HDMI typ A, 19-pinový, samica
• Vstupné audio konektory: 1 x analógový ľavý/pravý audio (3,5 mm stereo konektor)
• Výstupné audio konektory: 1 x RCA (S/PDIF) a 1 x analógový ľavý/ pravý audio (3,5 mm stereo konektor)

Dodávané príslušenstvo :

Montáž do racku Montážna konzola
Napájací zdroj 5V/1A DC skrutkovací konektor
