PRO16HBT100CS

PRO16HBT100CS je predkonfigurovaný matrix série Custom Pro 16x16. Obsahuje 16 vstupov HDMI 2.0, 16 výstupov HDBaseTTM s 12 paralelnými výstupmi HDMI 2.0, 16 audio vstupov a audio breakout výstupov, 16+1 IR vstupov a výstupov, TCP/IP a RS-232 ovládanie. Predkonfigurovaný rad Custom Pro Matrix dosahuje nové úrovne výkonu aj flexibility. Matrix PRO16HBT100CS bol navrhnutý pre prevádzku v zložitých a náročných AV prostrediach.

Kľúčové vlastnosti :

• Predkonfigurovaný balík Custom Pro matrix so 16 video vstupmi, 16 video výstupmi, audio breakoutom a obojsmerným IR ovládaním
• Podporuje 4K UHD video až do 4K 60Hz 4:4:4 (18 Gbps) cez HDBaseT™ s využitím konverzie farebného priestoru až do 70 m pri 4K 60Hz 4:4:4 alebo až do 100 m pri 1080p
• Výstupné dosky HDBaseT™ CSC majú nezávislé automatické zníženie rozlíšenia video vstupu až do 4K 60Hz 4:4:4 na nasledujúce formáty (HDMI výstupy sú natívne pass-through): 1080p pri 60Hz (pre obrazovky, ktoré nepodporujú 4K), 4K 60Hz 4:2:0 (pre obrazovky, ktoré nepodporujú plné 4K 60Hz 4:4:4)
• 16 analógových L/R audio vstupov, ktoré je možné integrovať do zodpovedajúcej HDMI / HDBaseT™ výstupnej zóny
• 16 IR výstupov pre smerované ovládanie lokálnych zdrojov zariadenia
• 16 IR vstupov pre distribúciu IR do kompatibilných prijímačov Blustream HDBaseT™
• Voliteľná riadiaca doska RS-232 pre obojsmerné sériové ovládanie so zariadeniami pripojenými k prijímačom Blustream HDBaseT™ (karty PRO-8RS232 sa predávajú samostatne)
• Audio breakout doska s ovládaním hlasitosti na linkovej úrovni
• Rozhranie webového prehliadača pre ovládanie a konfiguráciu matrixu
• Ovládanie matrixu cez predný panel, RS-232, TCP/IP a webové grafické používateľské rozhranie/aplikáciu
• Podporuje PoC (Napájanie cez kábel) pri použití s kompatibilnými prijímačmi Blustream HDBaseT™
• Ovládače tretích strán dostupné pre hlavné značky komerčných a rezidenčných riadiacich systémov
• Pokročilá správa EDID
• Kompatibilné s HDCP 2.2
• Používa sa s prijímačmi Blustream HEX100CS-RX (predávajú sa samostatne)
• Používa sa s prijímačmi Blustream HEX70CS-RX - ak vzdialenosť pri rozlíšení 4K nepresahuje 40 m alebo 70 m pri rozlíšení 1080p (predávajú sa samostatne)

Špecifikácie :

• Montáž do racku: Výška racku 4U, vrátane úchytov na racku
• Rozmery krytu (Š x V x H): 440 mm x 173 mm x 422 mm bez nožičiek
• Rozmery vrátane pripojení (Š x V x H): 440 mm x 178 mm x 430 mm s nožičkami
• Prevádzková teplota: 0 °C až 40 °C
• Skladovacia teplota: -20 °C až 60 °C
• Napájanie: Interné 100 – 240 V AC, kábel IEC je súčasťou balenia

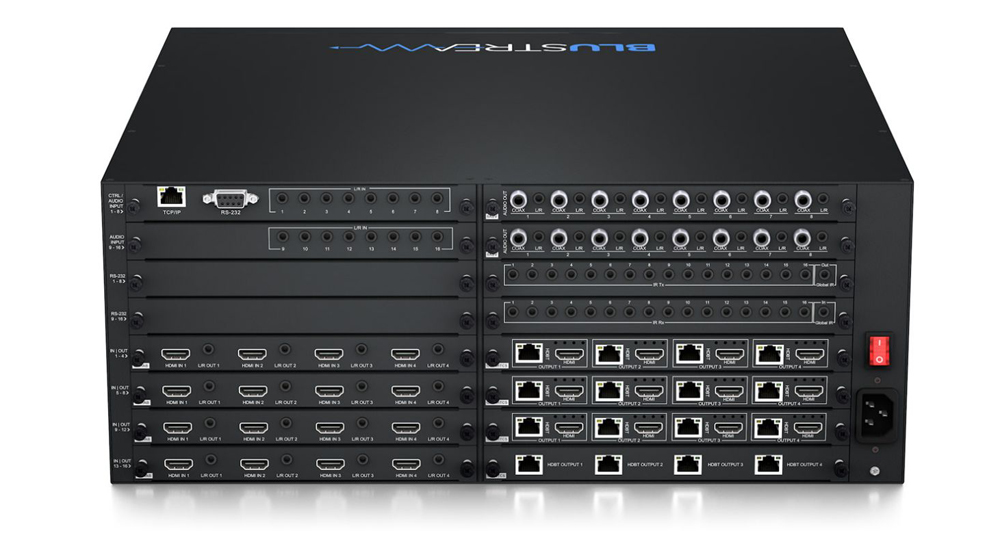

Konektivita :

• Vstupné video konektory: 16 x HDMI typ A, 19-pinový, samica
• Výstupné video konektory: 12 x HDMI typ A, 19-pinový, samica, 16 x konektor HDBaseT™ RJ45
• Výstupné audio konektory zdroja: 16 x 3,5 mm stereo jack (L/R)
• Výstupné audio konektory zóny: 16 x 3,5 mm stereo jack (L/R), 16 x koaxiálny digitálny RCA (S/PDIF)
• Vstupné audio konektory: 16 x 3,5 mm stereo jack (Ľ/P)
• Sériové porty RS-232: 1 x 9-pinový konektor RS-232
• Vstupné IR porty: 17 x 3,5 mm stereo jack
• Výstupné IR porty: 17 x 3,5 mm mono jack
• Ovládanie TCP/IP: 1 x konektor RJ45, samica

RS-232 konektivita :

Baud Rate: 57600
Data Bit: 8-Bit
Parity: None
Stop Bit: 1-Bit
Flow Control: None

Ovládanie :

TCP/IP
RS-232
iOS/Android app
IR

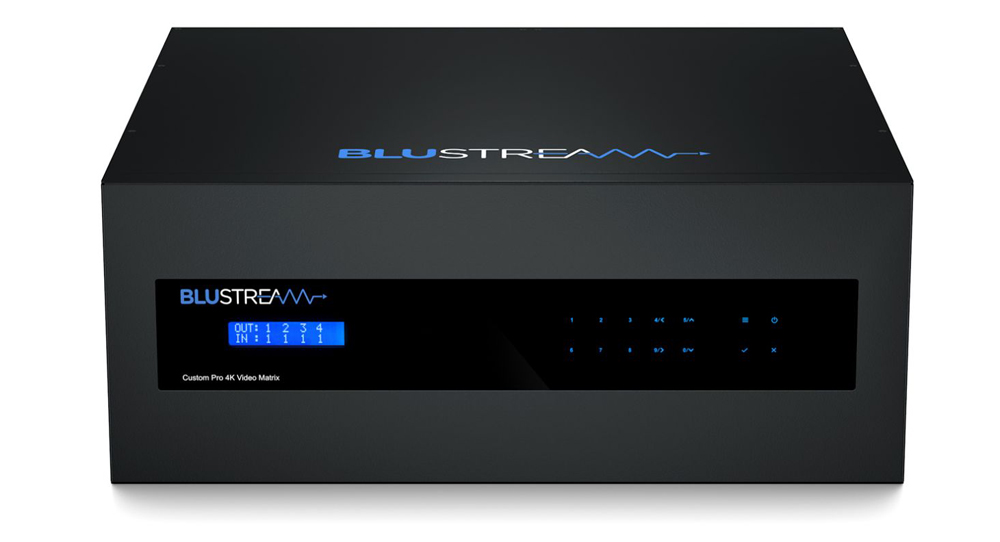

Predný panel

Dodávané príslušenstvo :

Matrix Custom Pro Hub 16x16
Vstupné dosky 4x PRO-IN4HAB*, 2x PRO-8ABV*
Výstupné dosky 3x PRO-OUT4HTCS*, 1x PRO-OUT4TCS*
Diaľkový ovládač 1x REM16
Montáž do racku 1x Montážna sada
IR príjmač 5x IRR
IR vysielač 4x IRE1
Kábel IR ovládania 5x IRCAB
Návod 1x Rýchly sprievodca
Napájanie 1x Napájací kábel IEC
