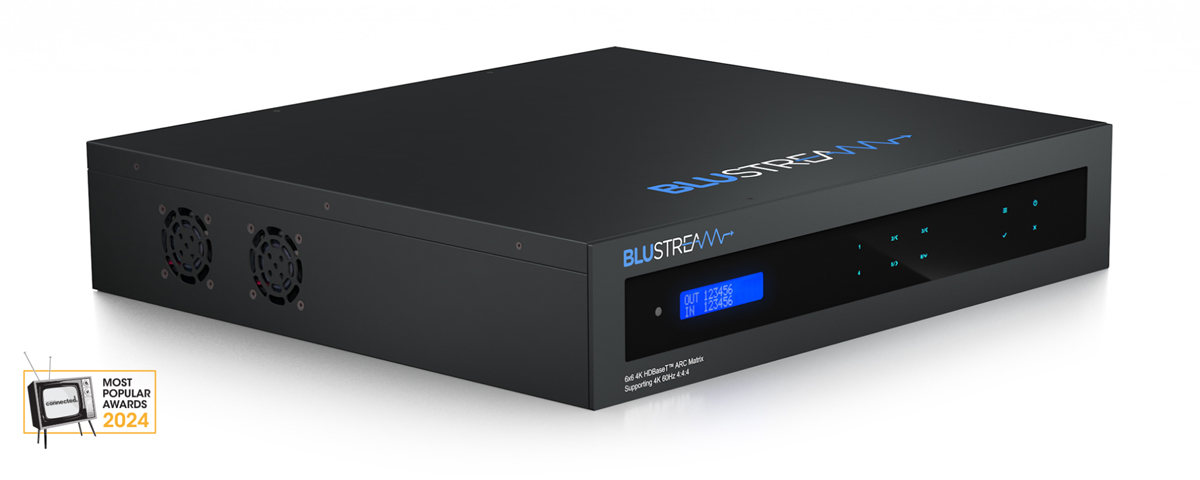

HMXL66ARC

Matrix HMXL66ARC HDBaseT™ prináša novú úroveň pokročilej integrácie zvuku do nášho radu maticových riešení 4K videa Essential. HMXL66ARC je matrix 6x6 HDMI 2.0 4K 60Hz 4:4:4, ktorý využíva technológiu CSC (konverzia farebného priestoru) na prenos 18 Gb/s HDMI na vzdialenosť až 40 m (1080p až 70 m). HMXL66ARC sa vyznačuje vylepšeným smerovaním zvuku prostredníctvom integrovaného audio matrixu 20x6. To umožňuje vkladať a smerovať zvuk z displejov aj zdrojov cez systém podľa uváženia používateľa.

HMXL66ARC obsahuje paralelný výstup HDBaseT™ a HDMI na výstupe 1, inteligentné škálovanie videa na všetkých výstupoch HDBaseT™ a PoC (napájanie cez kábel) do vzdialených prijímačov RX70CS HDBaseT™. Vstavané rozhranie webového prehliadača na konfiguráciu a ovládanie matrixu spolu s rozhraním RS-232 a IR pre bezproblémovú integráciu ovládačov tretích strán.

Kľúčové vlastnosti :

• Pokročilá technológia HDBaseT™ ponúka distribúciu videa a zvuku cez jeden CAT kábel
• Pokročilá konverzia farebného priestoru (CSC) podporuje špecifikáciu HDMI 2.0 18 Gbps vrátane HDR*
• Obsahuje 6 vstupov HDMI, ktoré je možné nezávisle smerovať do 6 výstupov HDBaseT™
• Výstup 1 obsahuje paralelný výstup HDMI a HDBaseT™
• Inteligentné škálovanie videa na výstupoch HDBaseT™ umožňuje displeju, ktorý podporuje iba nižšie rozlíšenia videa (4K 60 Hz 4:2:0 alebo 1080p), prijímať video obsah v rozlíšení 4K 60 Hz 4:4:4 a zároveň zobrazovať maximálne pôvodné rozlíšenie 4K UHD na ostatných video výstupoch
• Podporuje video v rozlíšení 4K 60 Hz 4:4:4 UHD až do 40 m a video v rozlíšení 1080p až do 70 m
• Zvukový matrix 20x6 nezávisle ovládateľný z videa. Vstupy zvukových zdrojov zahŕňajú:  6 x audio breakout zo vstupov HDMI,  6 x audio breakout zo zónových výstupov,  6 x ARC zo zónových výstupov*,  1 x optický a 1 x analógový audio vstup
• Podporuje všetky známe zvukové formáty HDMI vrátane prenosu Dolby TrueHD, Dolby Atmos, Dolby Digital Plus a DTSHD Master Audio
• Modul webového rozhrania na ovládanie a konfiguráciu matrixu
• Podporuje obojsmerné IR a RS-232 na všetkých výstupoch HDBaseT™

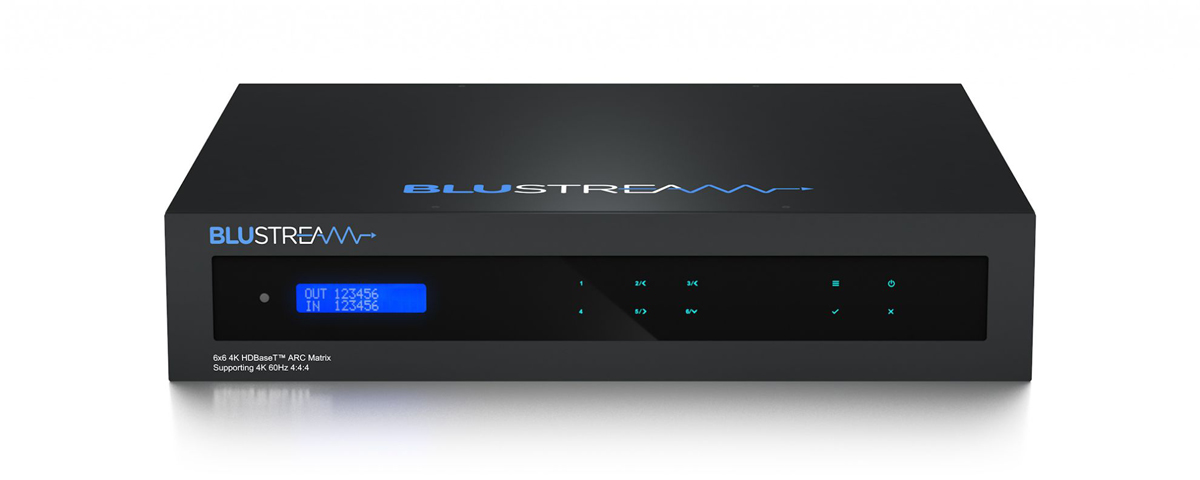

• Ovládanie cez predný panel, IR, aplikáciu pre iOS/Android, RS-232 a TCP/IP
• Podporuje 24V PoC (Power over Cable) na napájanie kompatibilných prijímačov Blustream RX70CS
• Dodáva sa s prijímačmi a vysielačmi Blustream IR
• Pokročilá správa EDID a kompatibilita s HDCP 2.2

*Funkcia ARC podporuje HDMI ARC alebo optický ARC
*Funkcie PoC, CSC a ARC sú kompatibilné iba s RX70CS

Špecifikácie :

• Montáž do racku: výška 2U, vrátane držiakov
• Rozmery krytu (Š x H x V): 436 mm x 400 mm x 88 mm (bez nožičiek)
• Prepravná hmotnosť: 10,5 kg
• Prevádzková teplota: -5 °C až +55 °C
• Skladovacia teplota: -25 °C až +70 °C
• Napájanie: Interné 100 – 240 V AC

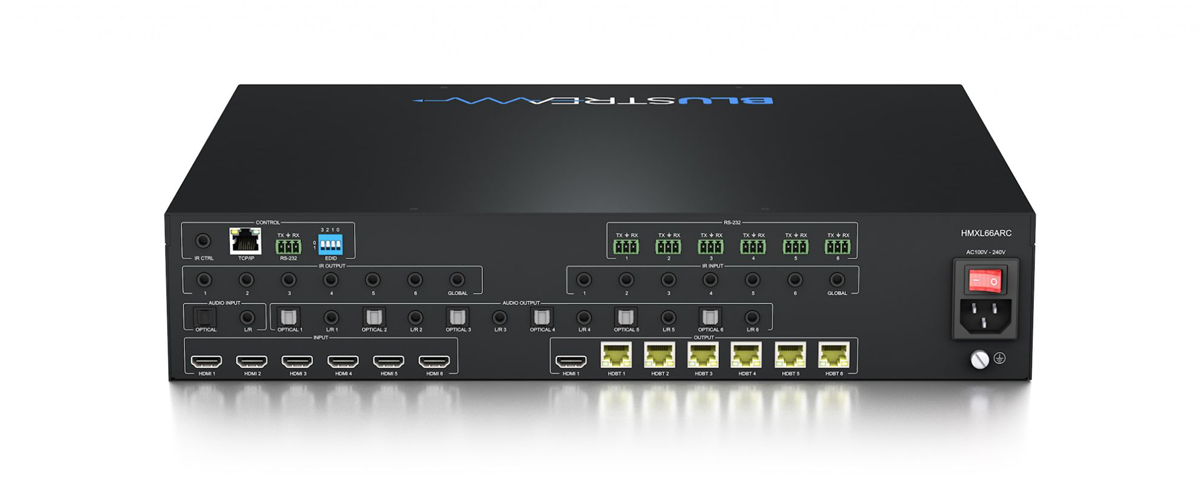

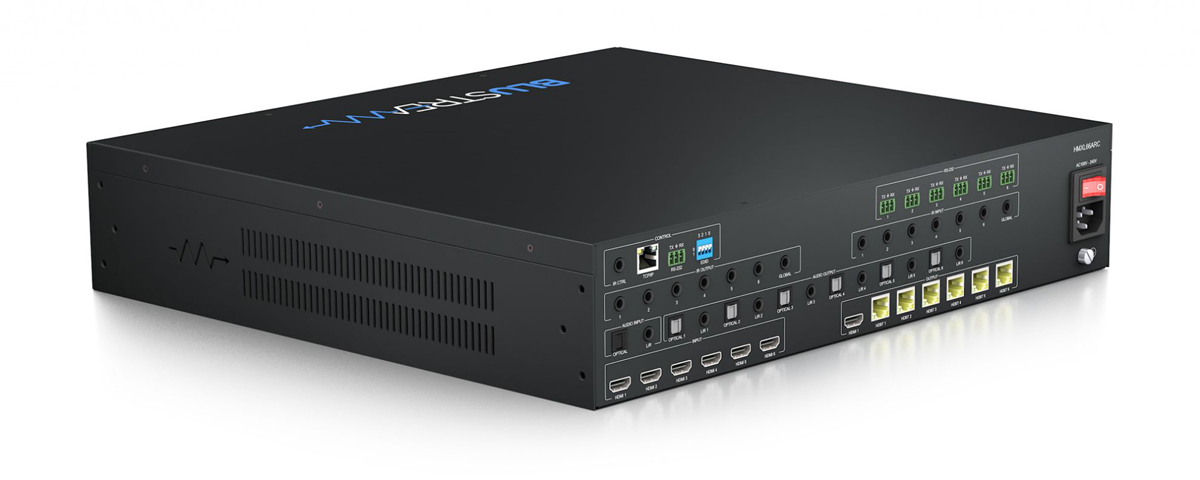

Konektivita :

• Vstupné video konektory: 6 x HDMI typ A, 19-pinový, samica
• Výstupné video konektory: 1 x HDMI typ A, 19-pinový, samica, 6 x konektor HDBaseT™ RJ45, používa sa s prijímačom RX70CS
• Vstupné audio konektory: 1 x analógový audio L/R (3,5 mm stereo jack), 1 x optický (S/PDIF)
• Výstupné audio konektory: 6 x analógový audio L/R (3,5 mm stereo jack), 6 x optický (S/PDIF)
• Sériové porty RS-232: 7 x 3-pinový konektor Phoenix
• Ovládanie TCP/IP: 1 x RJ45, samica
• Vstupné IR porty: 7 x 3,5 mm stereo jack
• Výstupné IR porty: 7 x 3,5 mm mono jack

Ovládanie :

• TCP/IP
• RS-232
• App / Web GUI
• IR
• Predný panel

RS-232 konektivita :

• Baud Rate: 57600 bps
• Data Bit: 8-bit
• Parity: None
• Stop Bit: 1-bit
• Flow Control: None

Dodávané príslušenstvo :

• IR príslušenstvo : 7 x IRR, 6 x IRE, 1 x IR-CAB
• Príslušenstvo RS-232 : 1 x kábel Phoenix-Serial, 6 x konektorové bloky Phoenix
• Diaľkové ovládanie : 6x6 IR Diaľkové ovládanie
• Montáž do racku : 2 x 19" úchyt
• Sieťový kábel : napájací kábel IEC
