HMX88-18G

HMX88-18G Matrix je špičkové nekomprimované, nekonvertované riešenie HDMI 2.0 4K 60Hz 4:4:4 HDCP 2.3/2.2 využívajúce technológiu HDBaseT3™ na prenos HDMI, obojsmerného IR a RS-232, audio spätného signálu ARC/ optický S/PDIF, 1Gb Ethernetu a PoC až do dĺžky 100m cez jeden kábel CAT6A. HMX88-18G podporuje nekomprimovanú distribúciu najnovších HDR rozlíšení vrátane HDR10/10+ a Dolby Vision, čo vedie k maximálnej kvalite obrazu pre vaše kritické oblasti sledovania.

Matrix tiež poskytuje pokročilé funkcie vrátane paralelného HDBaseT™ a HDMI na výstupoch 1 a 2, inteligentného škálovania videa na výstupoch HDBaseT™ a nezávislého audio matrixu 26x8 s ARC a optickým audio spätným signálom. HMX88-18G obsahuje vstavaný modul rozhrania webového prehliadača a RS-232 pre ovládanie a konfiguráciu matrixu a priechodzí IR a Ethernet pre bezproblémovú integráciu ovládania tretích strán.

Kľúčové vlastnosti :

• Pokročilá nekomprimovaná a nekonvertovaná technológia HDMI cez HDBaseT3™ ponúka distribúciu 4K HDMI videa a audia bit po bite cez jeden kábel CAT6A
• Obsahuje 8 x HDMI vstupy, ktoré je možné nezávisle smerovať do 8 x HDBaseT™ výstupov
• Výstupy 1 a 2 majú paralelné výstupy HDMI a HDBaseT™
• Podporuje distribúciu nekomprimovaného HDMI2.018Gbps špecifikácie vrátane 4K 60Hz 4:4:4 UHD videa aždo 100m*
• Podporuje distribúciu najnovších HDR rozlíšení vrátane HDR10/10+ a Dolby Vision
• 26x8 audio matrix nezávisle ovládateľný z videa.
• Podporuje všetky známe zvukové formáty HDMI vrátane prenosu Dolby TrueHD, Dolby Atmos, Dolby Digital Plus a DTS-HD Master Audio
• Integrovaný ethernetový prepínač (LAN Serving) pri použití s prijímačom Blustream RX18G (maximálne 1 Gb)
• Modul webového rozhrania na ovládanie a konfiguráciu Matrixu
• Podporuje obojsmerné IR a RS-232 na všetkých výstupoch HDBaseT™

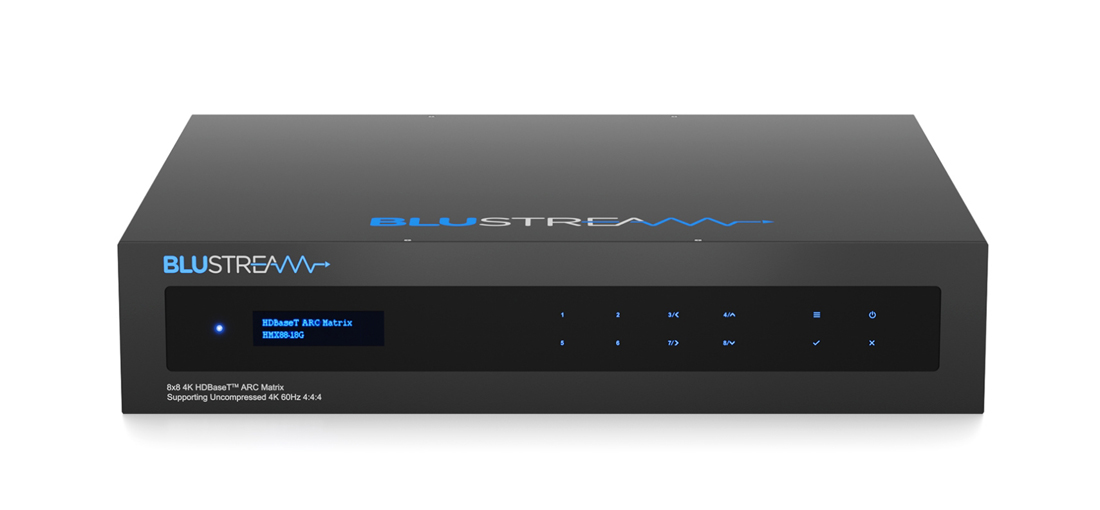

• Ovládanie cez predný panel, IR, aplikáciu pre iOS/Android, RS-232 a TCP/IP
• Podporuje PoC (Power over Cable) pre napájanie kompatibilných prijímačov HDBaseT™
• Pokročilá správa EDID a kompatibilita s HDCP 2.3

Vstupy zvukových zdrojov zahŕňajú:

• 8 x audio breakout zo vstupov HDMI zdroja
• 8 x audio breakout zo zónových výstupov
• 8 x audio návrat zo zónových výstupov*
• 1 x optický a 1x analógový audio vstup

* Prenosová vzdialenosť závisí od formátu videa, typu kábla a prostredia inštalácie

* Špecifikácia HDBaseT3™ je založená na použití infraštruktúry CAT6A F/UTP alebo lepšej. Použitie CAT5e nie je podporované a CAT6 sa neodporúča kvôli potenciálnym problémom so šírkou pásma a výkonom.

** Funkcia ARC podporuje HDMI ARC alebo optický ARC. Kompatibilné iba s prijímačmi RX18G

Špecifikácie:

• Montáž do racku: výška racku 2U, vrátane držiakov
• Rozmery krytu (Š x V x H): 436 mm x 88 mm x 400 mm (bez nožičiek)
• Rozmery vrátane pripojení (Š x V x H): 443 mm x 88 mm x 405 mm
• Prepravná hmotnosť: 10,5 kg
• Prevádzková teplota: -5 °C až +55 °C
• Skladovacia teplota: -25 °C až +70 °C
• Napájanie: Interné 100 – 240 V AC
• Výstupný výkon HDBaseTTM: 24 V DC 0,75 A na port

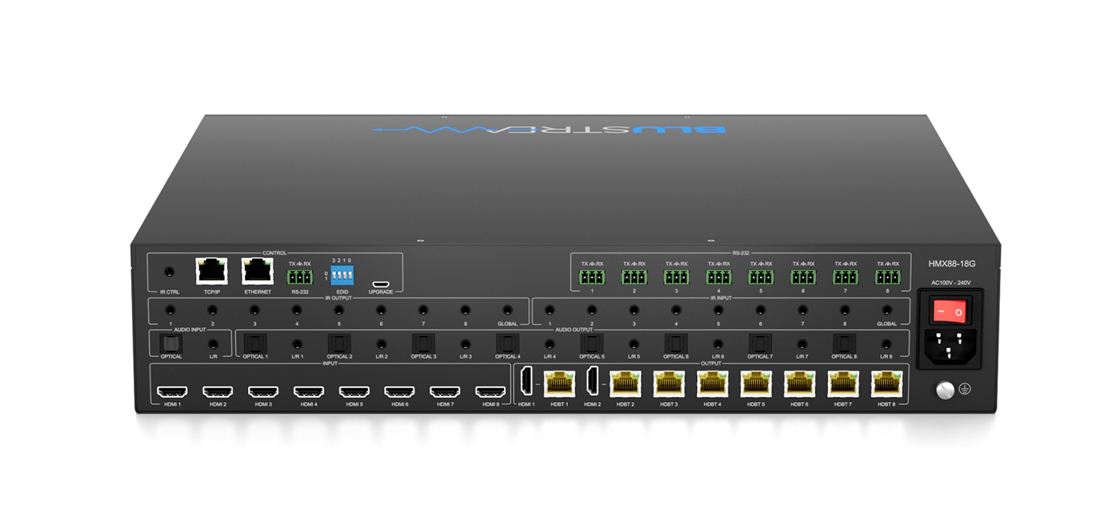

Konektivita:

• Konektory video vstupu: 8 x HDMI typ A, 19-pinový, samica
• Konektory video výstupu: 2 x HDMI typ A, 19-pinový, samica, 8 x konektory HDBaseT™ RJ45
• Konektory audio vstupu: 1 x analógový audio L/R (3,5 mm stereo jack), 1 x optický (S/PDIF)
• Konektory audio výstupu: 8 x analógový audio L/R (3,5 mm stereo jack), 8 x optický (S/PDIF)
• Sériový port RS-232: 9 x 3-pinový konektor Phoenix
• Riadiaci port TCP/IP: 1 x RJ45, samica
• Priechodzí port Ethernetu: 1 x RJ45, samica
• IR vstupné porty: 10 x 3,5 mm stereo jack
• IR výstupné porty: 9 x 3,5 mm mono jack
• Port pre aktualizáciu produktu: 1 x Micro USB, samica

Dodávané príslušenstvo:

• Prívod napájania:  napájací kábel IEC
• Káble: 1 x sériový kábel - DB9/3-pin Phoenix,  1 x ovládací kábel IR - 3,5 mm/3,5 mm,  8 x IR vysielač,  9 x IR prijímač
• Diaľkové ovládanie:  1 x IR diaľkové ovládanie
• Držiaky:  1 x súprava na montáž do racku
