HD11CTRL

HDMI ovládač HD11CTRL je automatizované riešenie pre ovládanie miestnosti vrátane ovládania zapnutia/vypnutia displeja cez CEC, RS-232 a IR, keď je na vstupe detekovaný signál HDMI. Externé reléové vstupy umožňujú spúšťanie tretích strán pre integráciu so zariadeniami, ako sú senzory alebo prepínače.

HD11CTRL tiež pomôže s kompatibilitou s HDMI, HDCP2.2, naťahovaním hodinového signálu, EDID a problémami s handshakingom, ktoré sa stávajú bežnými problémami pri distribúcii signálov HDMI, najmä 4K. HD11CTRL plne podporuje HDMI 2.0 a HDCP 2.2 s rozlíšením videa až do 4K pri 60 Hz 4:4:4 vrátane.

Kľúčové vlastnosti:

• Automatizovaný in-line HDMI riadiaci modul
• Podporuje špecifikáciu HDMI 2.0 18 Gbps vrátane HDR
• Podporuje rozlíšenie až do 4K UHD 60Hz 4:4:4
• Podporuje všetky známe audio formáty HDMI vrátane prenosu Dolby TrueHD, Atmos a DTS-HD Master Audio
• Môže pomôcť vyriešiť väčšinu problémov s HDMI EDID, HDCP, kompatibilitou a handshakingom
• Automatické ovládanie displeja cez CEC, RS-232 alebo IR
• Ovládanie relé pre rozhranie so zariadeniami tretích strán, ako sú napríklad projekčné plátna
• Vstup pre uzavretie kontaktu pre pripojenie zo zariadení tretích strán, ako sú senzory alebo prepínače
• Pokročilá správa EDID a HDCP

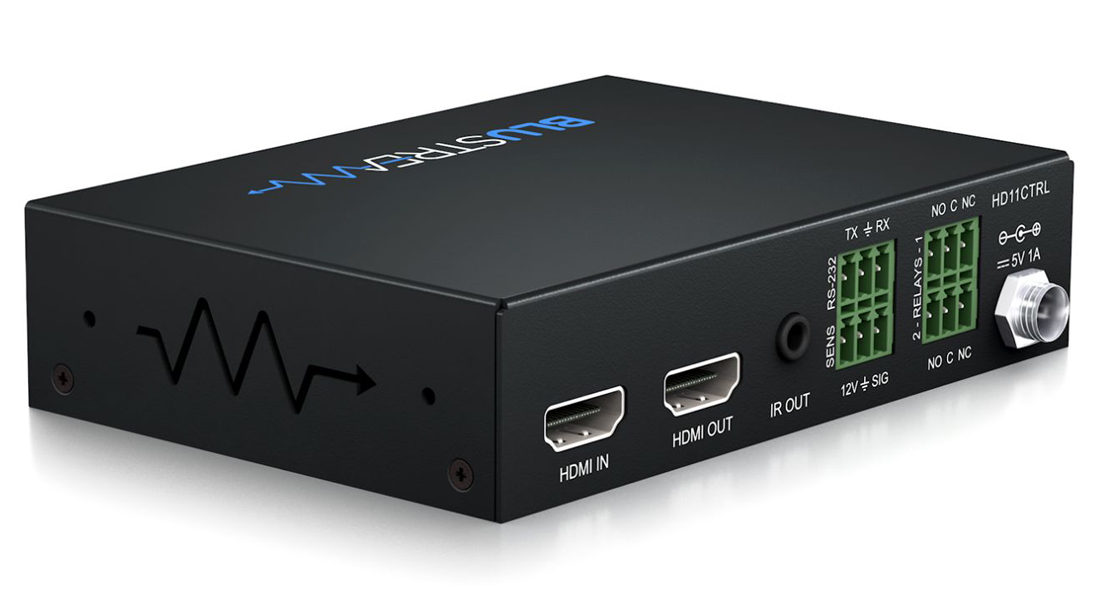

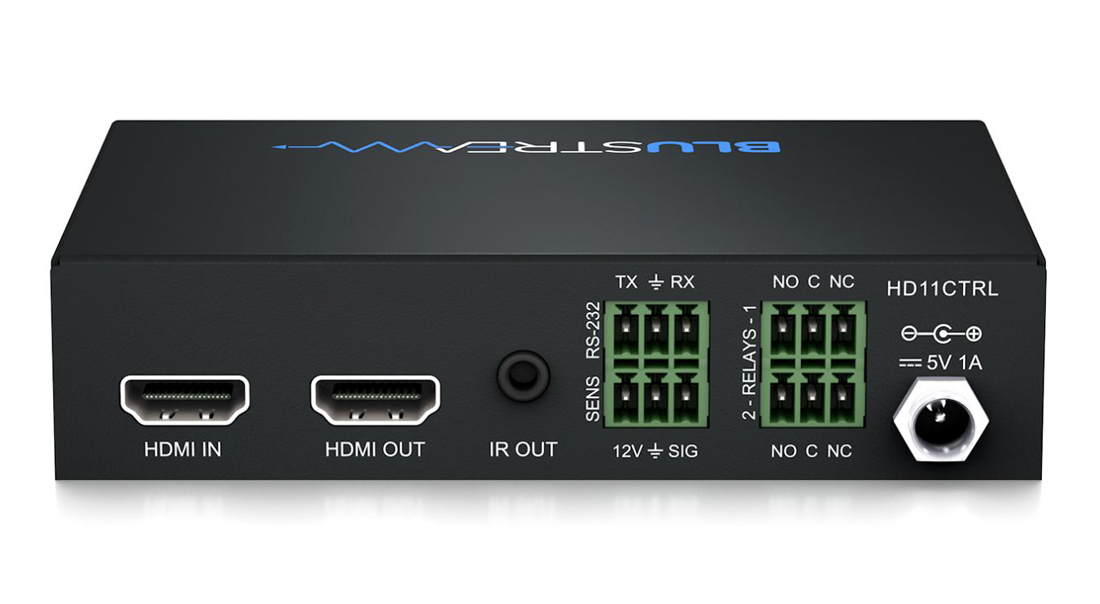

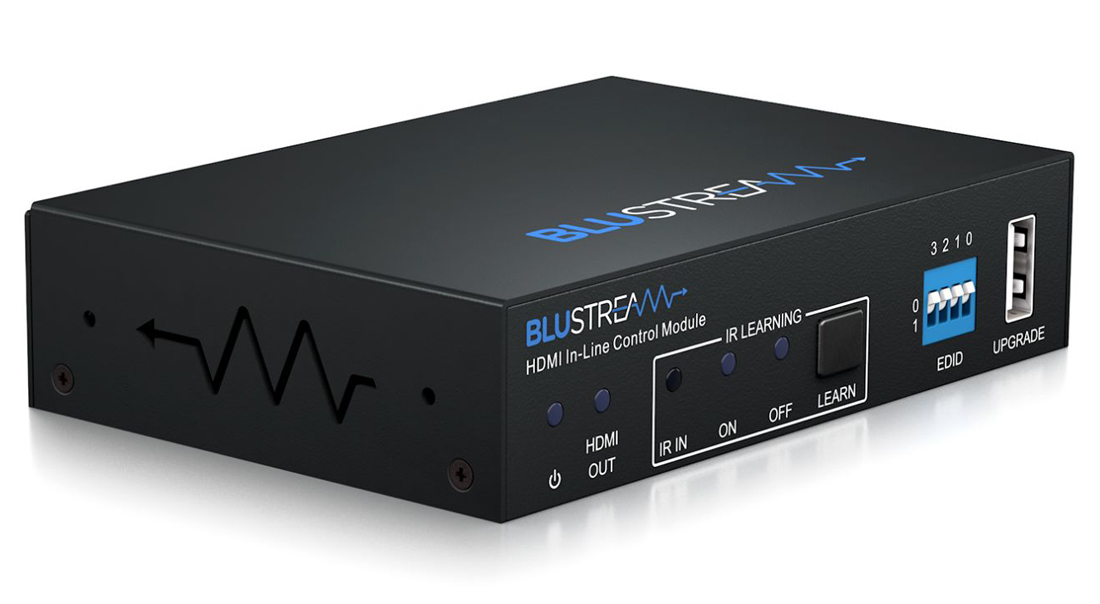

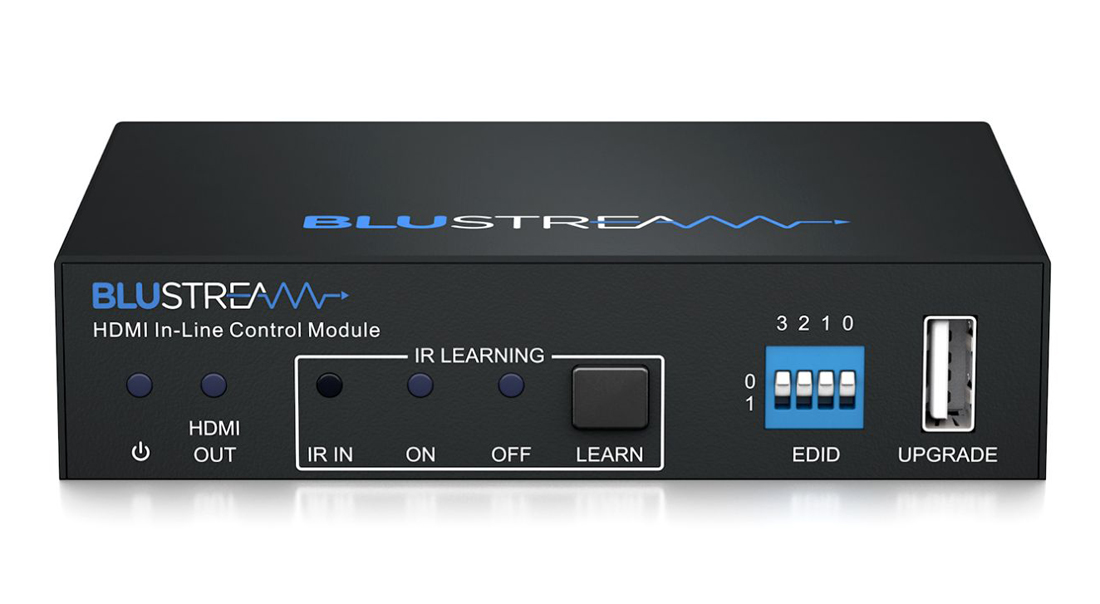

Špecifikácie:

• Vstupné video konektory: 1 x HDMI typ A, 19-pinový, samica
• Výstupné video konektory: 1 x HDMI typ A, 19-pinový, samica
• Sériový port RS-232: 1 x 3-pinový konektor Phoenix
• Výstupný port IR: 1 x 3,5 mm mono jack
• Ovládacie relé: 2 x 3-pinový konektor Phoenix (1A pri 30 V DC alebo menej)
• Vstup senzora: 1 x 3-pinový konektor Phoenix
• EDID: 4-pinový DIP prepínač
• Aktualizácia produktu: 1 x USB typ A samica
• Rozmery (Š x V x H): 120 mm x 28 mm x 84 mm
• Hmotnosť pri preprave: bude upresnená
• Prevádzková teplota: -5 °C až +55 °C
• Skladovacia teplota: -25 °C až +70 °C
• Napájanie: 5 V/1 A DC
