DAM614

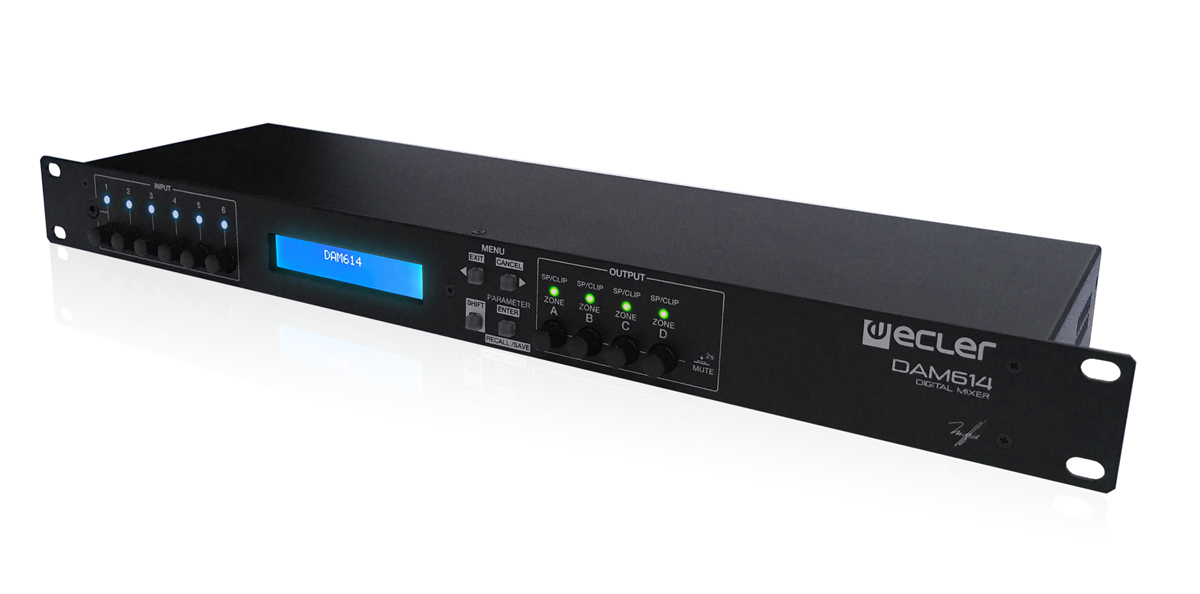

DAM614 je digitálny audio mixér, ktorý prichádza po veľkom úspechu svojho predchodcu DAM514, vrátane mnohých vylepšení a nových funkcií. Vďaka nim sa stáva ideálnou voľbou pre koncových užívateľov uprednostňujúcich analógové záriadenia, ale aj tých, ktorý holdujú digitálnemu svetu. V oboch prípadoch poskytuje DAM614 úžasný výkon spracovania audio signálu.

Obsahuje 6 audio vstupov a 4 audio výstupy, ovládacie prvky vstupnej a výstupnej úrovne sú dostupné s predného panelu, spracovanie DSP, RS232 pripojiteľnosť a 4 porty pre diaľkové ovládanie (0-10 V DC). Jeho 4 audio výstupy môžu byť použité ako nezávislé mono zóny, alebo ako spriahnuté stereo výstupy. Pokiaľ ide o vstupy, prvé 2 sú stereo linkové vstupy a 3 až 6 sú MIC / LINE, pričom je možné ich používať v režime mono (samostatne), alebo ako stereo (spriahnuté) vstupy.

Hlavná charakteristika:

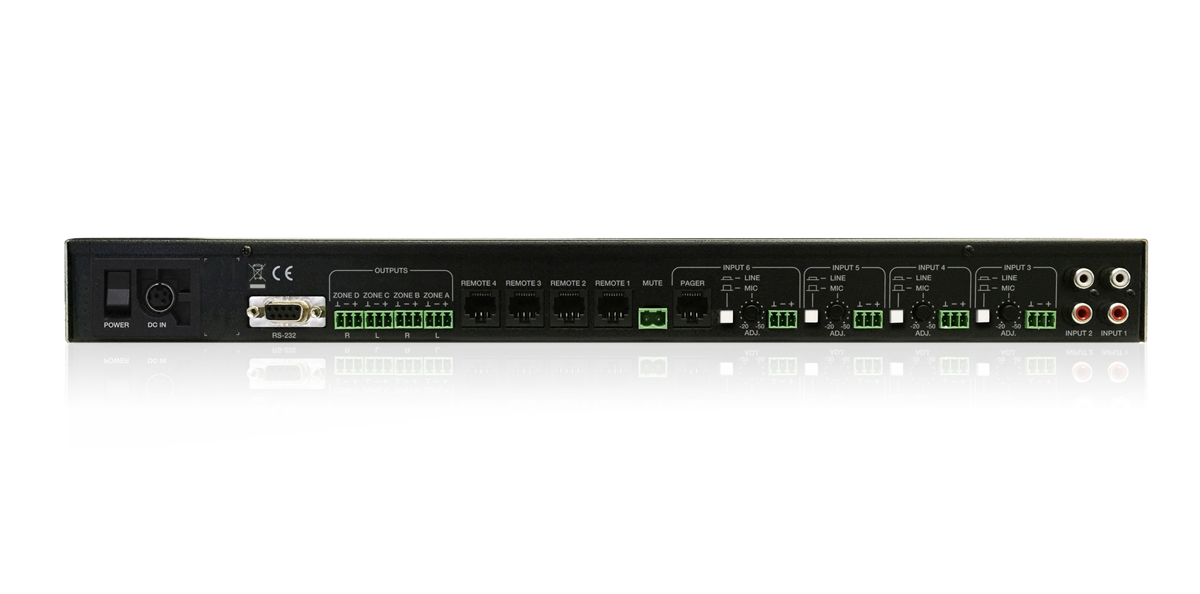

• 2 stereo linkové vstupy, vybavené RCA konektormi
• 4 MIC / LINE vstupy, vyvážené, vybavené Euroblock konektormi. Môžu byť použité samostatne v mono, alebo spriahnuté v pároch v stereo režime ako 3-tí a / alebo 4-tý stereo vstup
• 4 vyvážené audio výstupy, vybavené Euroblock konektormi. Každý výstup môže pracovať samostatne v režime mono zón, alebo spriahnutý s iným výstupom pre dosiahnutie stereo zón (A & B / C & D páry).
• DSP - 24 bitov / 48 kHz

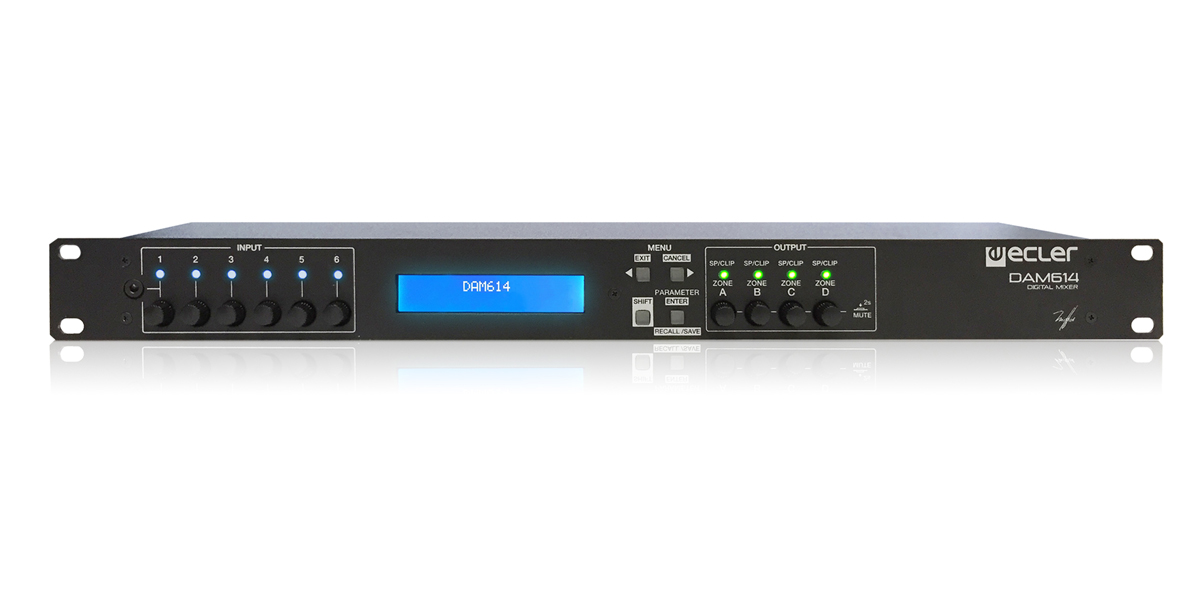

Ovládanie dostupné z predného panelu:

• LCD displej 2x20 znakov a 10 LED indikátorov pre každý vstup a výstup
• 6 vstupných digitálnych otočných ovládačov (jeden pre každý vstup)
• 4 výstupné digitálne otočné ovládače (jeden pre každý výstup)
• 4 tlačidlá pre nastavenie parametrov a menu navigácie
• 4 Vzdialené porty (0-10 VDC), pripravené pre ovládanie hlasitosti vstupov alebo výstupov, výber zdroja signálu, nastavenie užívateľskej predvolby, atď., pomocou séria nástenných panely WPM
• PAGER port pre hlásenia pomocou konzoly MPAGE4
• MUTE port pre stlmenie jednej, alebo niekoľkých zón pomocou externý spínacieho kontaktu
• RS-232 rozhranie pre riadenie pomocou bezplatnej EclerCOMM aplikácie (http://www.ecler.com/en/products/software.html) a CA-NET kompatibilného protokolu

Spracovanie signálu:

• Nezávislé ovládanie úrovne pre každý vstup a výstup
• Nezávislý mixér pre každú výstupnú zónu: rôzna kombinácia vstupov a úrovní môže byť nastavená pre každý zo 4 dostupných výstupov
• Nezávislá 3-pásmová korekcia tónu (BASS / MID / TREBLE) pre každý vstup
• Crossover filtre k dispozícii pre každý výstup
• Nezávislý 10 pásmový grafický ekvalizér pre každý výstup
• Nezávislý a nastaviteľný High-pass filter k dispozícii pre MIC / LINE vstupy
• 2 úrovne priority PAGER / DUCKER funkcie, spúšťané MIC / LINE vstupmi
• Nezávislý Noise Gate pre MIC / LINE vstupy
• Nezávislý Feedback Suppressor pre MIC / LINE vstupy
• Nastaviteľné časové oneskorenie signálu pre 2 výstupy
• 20 užívateľských predvolieb a systémových šablóny pre vytvorenie nových užívateľských konfigurácií

Systémové šablóny pre vytvorenie nových užívateľských zostáv:

• T1: 4 stereo vstupy x 4 mono výstupy
• T2: 4 stereo vstupy x 2 stereo výstupy
• T3: 4 stereo vstupy x 1 stereo + 2 mono výstupy
• T4: 3 stereo + 2 stereo vstupy x 4 mono výstupy
• T5: 3 stereo + 2 stereo vstupy x 2 stereo výstupy
• T6: 3 stereo + 2 stereo vstupy x 1 stereo + 2 mono výstupy

• 20 užívateľských predvolieb
• Tri heslom chránené režimy zámku predného panelu: Celkový,  len MUTE / VOL pre vstupy,  len MUTE / VOL pre vstupy, rovnako ako nastavenie úrovne výstupného signálu

Na stiahnutie  Technický list
