DA22XLR-WP-EU-V2

Line / MIC 2+2 XLR Dante® Audio Wall Plate EU

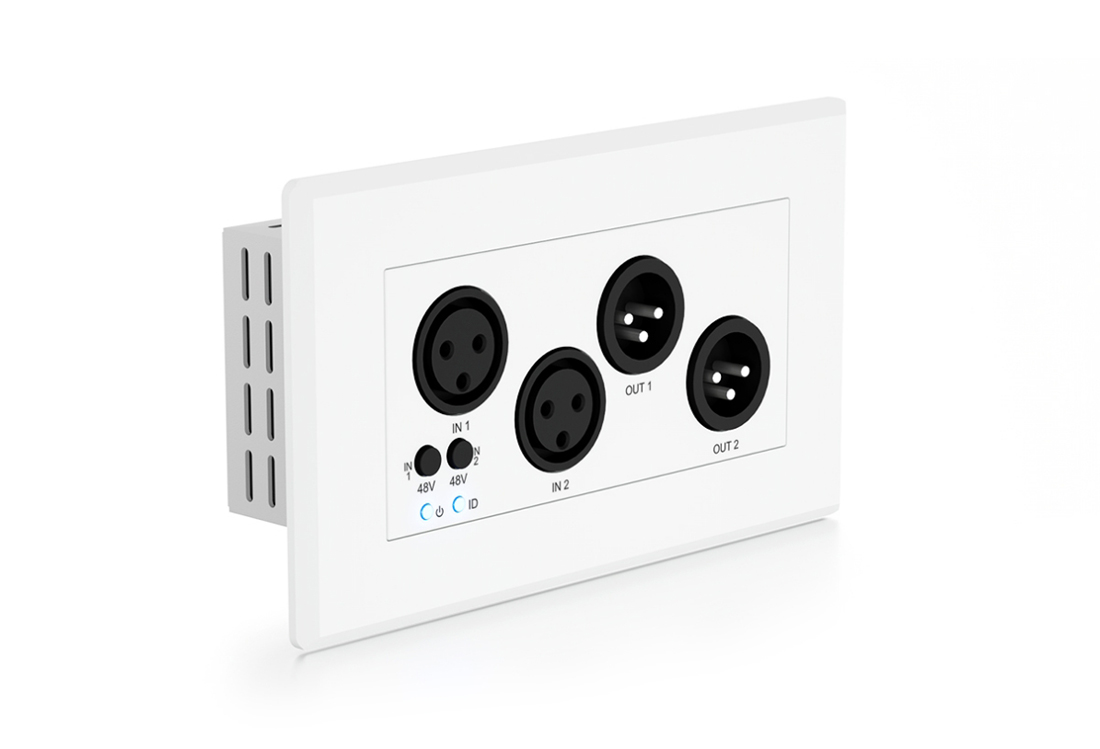

DA22XLR-WP-V2 je nástenný panel s viacerými vstupmi/výstupmi na konverziu analógového zvuku v rámci digitálneho sieťového audio systému Dante®. DA22XLR-WP má 2 vstupné kanály symetrického/ nesymetrického/mikrofónového zvuku s prepínateľným fantomovým napájaním 48V a 2 výstupné kanály symetrického/nesymetrického zvuku.

DA22XLR-WP-V2 je zariadenie typu „plug & play“, ktoré je napájané pomocou PoE (Power over Ethernet) alebo cez 12V zdroj napájania. Ponúka podporu pre prenos zvuku AES67 RTP a dizajn magnetického čelného panelu umožňuje kompatibilitu s montážnou krabičkou v Spojenom kráľovstve aj EÚ. DA22XLR-WP-V2 je ideálne rozhranie BYOD pre audio systém Dante ®.

Kľúčové vlastnosti:

• Nástenné sieťové rozhranie Dante® pre 2 audio vstupy a 2 audio výstupy
• Konvertuje 2 symetrické/nesymetrické/mikrofonické audio zdroje na audio kanály Dante®
• Konvertuje 2 audio kanály Dante® na symetrické/nesymetrické audio výstupy
• Prepínateľné fantomové napájanie 48V pre každý mikrofónový XLR vstup
• Nastaviteľná citlivosť mikrofónu/linkového signálu od +24 dBu do -28 dBV pre každý XLR vstup
• Nastaviteľný zisk linkového signálu od +20 dBu do -28 dBV pre každý XLR výstup
• Podporuje vzorkovacie frekvencie 44.1, 48 a 96 kHz pri 24 bitoch
• Konfigurovateľná latencia zariadenia Dante® (podporuje 1, 2 alebo 5 ms konfigurovateľné pomocou Dante® Controller)
• Podporuje prenos zvuku AES67 RTP
• Funkcie triedy 0 IEEE 802.3af PoE pre napájanie produktu z akéhokoľvek PoE prepínača
• Podporuje napájanie cez 12V DC adaptér (súčasťou balenia) pre prípad, že sieťový prepínač nepodporuje PoE
• Magnetický čelný kryt umožňuje kompatibilitu s montážnou krabičkou v Spojenom kráľovstve aj EÚ

Špecifikácie:

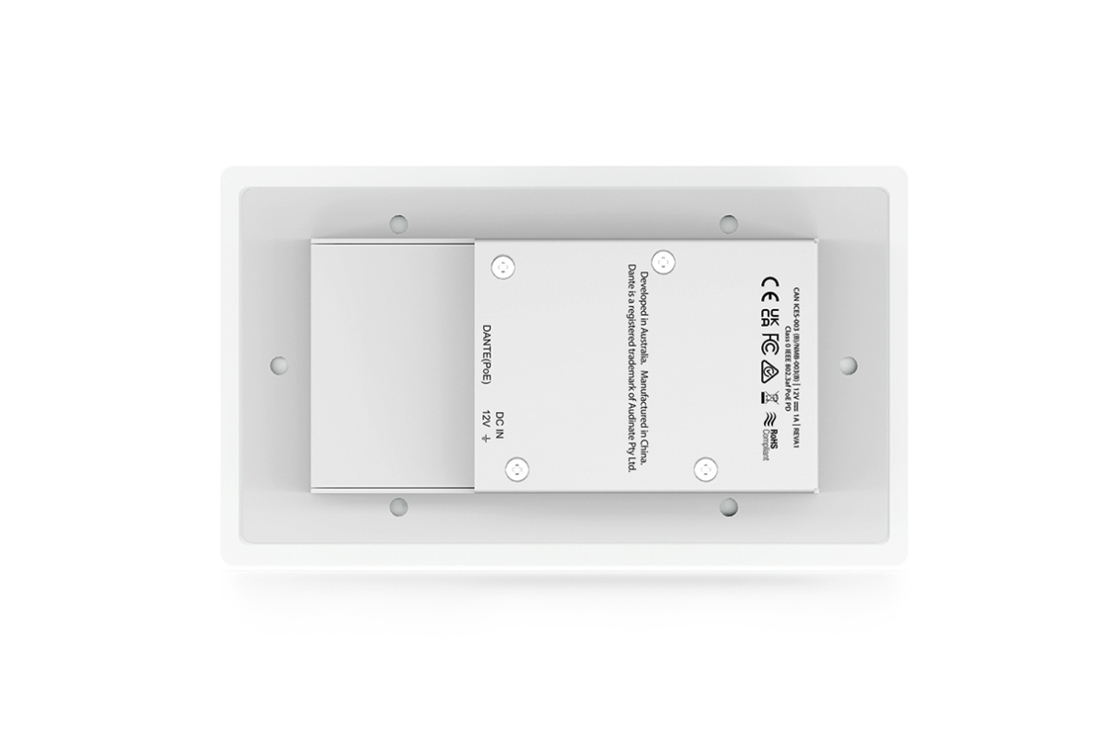

• Rozmery modulu (Š x V x H): 136 mm x 76 mm x 45 mm (bez čelného panelu)
• Rozmery čelného panelu (Š x V x H): 146 x 86 x 5mm
• Rozmery výrezu (Š x V x H): 109 x 50 x 36 mm
• Rozostup montážnych otvorov: UK 121 mm CTC, EU 60 mm CTC
• Hĺbka montážnej krabice: 40 mm (minimálne), 47 mm (odporúčané), UK alebo EU dvojitá
• Prepravná hmotnosť: 0,42 kg
• Prevádzková teplota: 0 °C až 40 °C
• Skladovacia teplota: -20 °C až 60 °C
• Napájanie: Trieda 0 IEEE 802.3af PoE alebo 12 V/1 A DC 2-pinový konektor Phoenix

Konektivita:

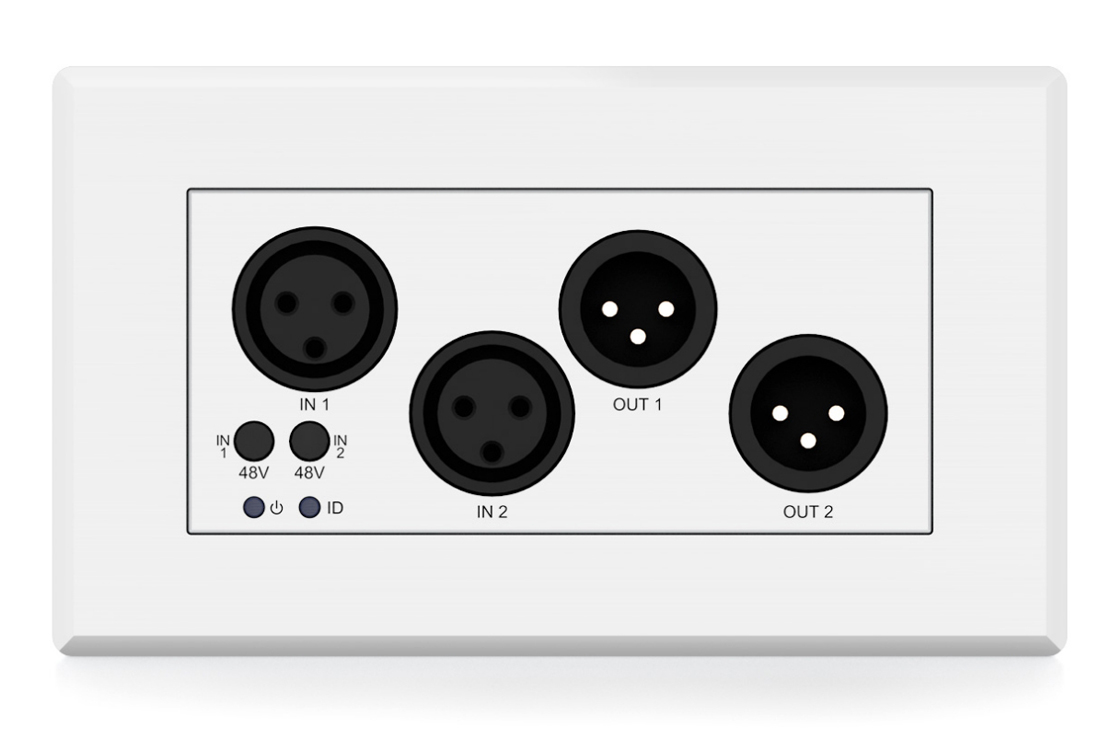

• Vstupné audio konektory: 2 x analógový symetrický/nesymetrický 3-pinový XLR konektor
• Výstupné audio konektory: 2 x analógový symetrický/nesymetrický 3-pinový XLR konektor

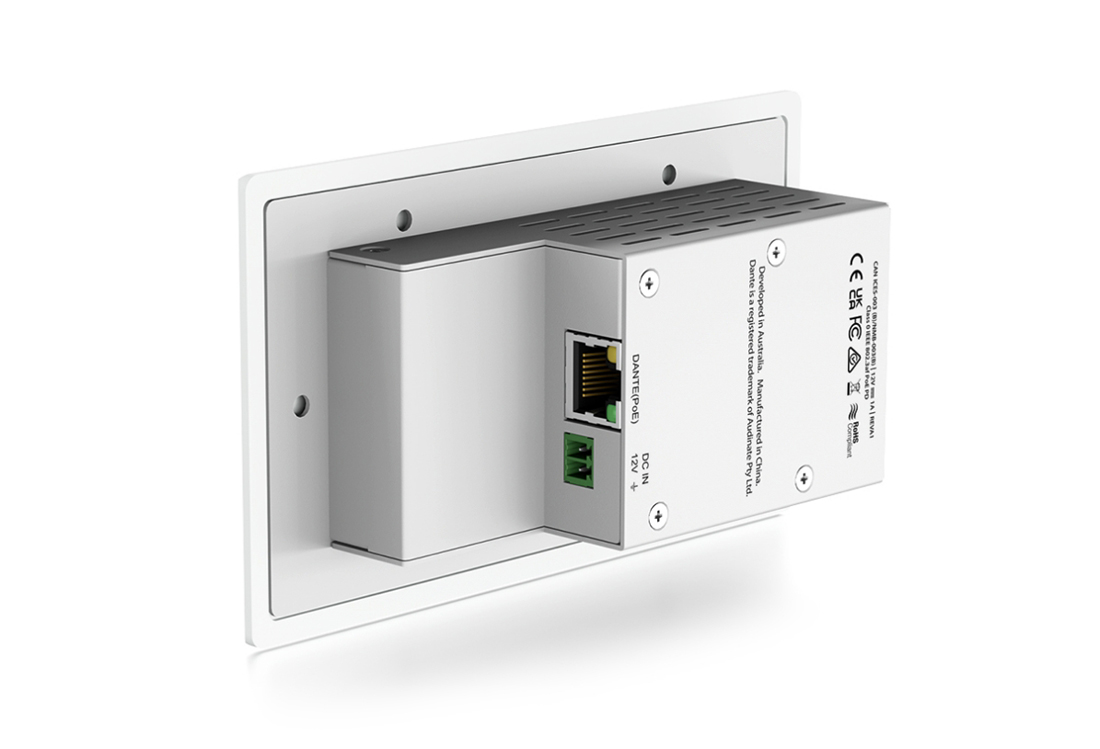

• Sieťové konektory: 1 x PoE Dante® Ethernet pripojenie (RJ45)
• Konfiguračné prepínače: 4 x 5-polohové otočné ovládače (Citlivosť/Zisk), 2 x tlačidlové (48V fantomové napájanie)
• Aktualizácia firmvéru: 1 x Micro-USB

Obsah balenia:

• 1 x DA22XLR-WP-EU-V2
• 1 x magnetický čelný panel
• 1 x USB sériový UART programovací kábel
• 1 x rýchly sprievodca
